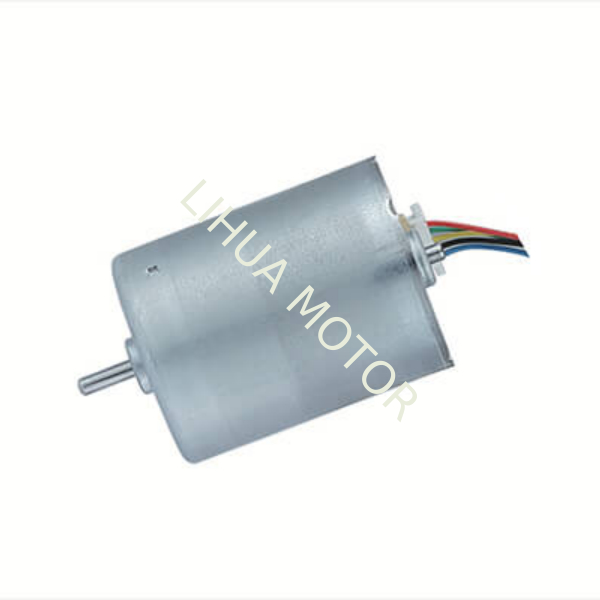

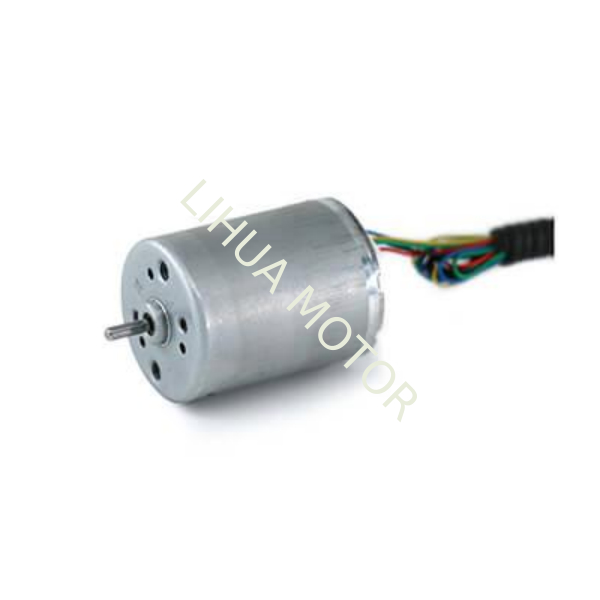

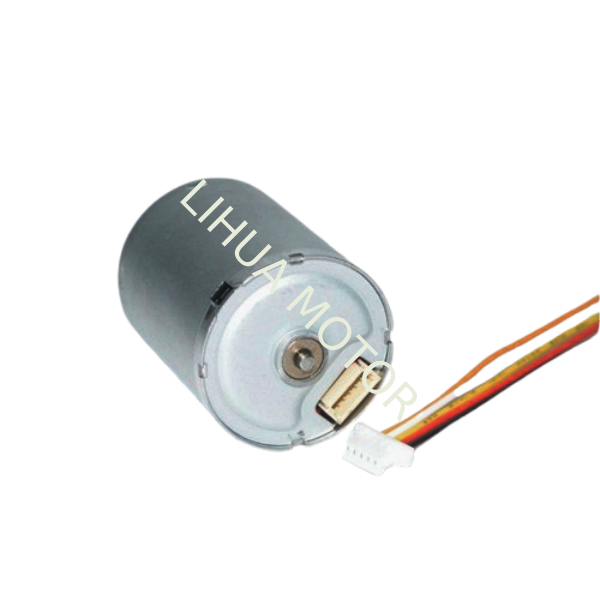

BLDC370 / BLDC2430 6V 12V 24V Moteur CC sans balais à couple élevé Personnalisé OEM

BLDC370 / BLDC2430 6V 12V 24V Moteur CC sans balais Moteur CC sans balais Couple élevé Personnalisé OEM

| - Numéro de modèle : BLDC370/BL2430 (BL : moteur sans balais)
| - Taille du stator de la coque : Φ 24,4* L 30,8 mm
| - Arbre : Φ 2mm[0.078 pouce]  filetage de vis, forme en D, etc.
| - Longueur de l'arbre (L) personnalisation gratuite
| - Puissance de sortie nominale : 2W - 30W
| - Tension nominale : CC 6V - 24V (la tension peut être personnalisée)
| - Couple nominal : jusqu'à 75 gf-cm
| - Rotor : Aimant puissant
| - Driver (Optionnel) : circuit imprimé de driver intégré avec MCU
| - Construction : Aimant permanent
| - Commutation : Commande sans balais-PWM
| -  Plage de vitesse large de l'impulsion PWM
| -  Rotation dans le sens horaire/anti-horaire (CW/CCW)
| -  Faible CEM |-  Faible bruit
| -  Longue durée de vie : jusqu'à 20000 heures

BLDC370/BL2430 Fiche technique des paramètres du moteur électrique CC sans balais et exemples et dessin 2D

Tous les paramètres techniques ci-dessus peuvent être personnalisés selon vos besoins.Contactez-nous ! Fournir une solution de moteur sans balais adaptée pour vous.

Cas d'application et solution du moteur sans balais 370 dans les micro-pompes

1. Aperçu du moteur sans balais 370

• Plage de tension: Généralement 3,7 V – 12 V

• Puissance nominale: 1 – 20W (selon le modèle)

• Méthode de contrôle: Commande à onde carrée sans capteur ou basée sur Hall ; peut également prendre en charge le contrôle FOC pour une efficacité supérieure

• Avantages:

  • Haute vitesse (8 000 – 20 000 tr/min)

  • Sans entretien (pas de balais de charbon)

  • Faible bruit, longue durée de vie

  • Haute précision de contrôle

2. Applications typiques dans les micro-pompes

3. Conceptions de solutions typiques

Solution 1: Moteur sans balais 370 + Driver externe sans capteur (Contrôle de vitesse PWM)

Fonctionnalités:

• Rentable

• Contrôle simple (signal PWM du MCU)

• Convient aux distributeurs d'eau, aux diffuseurs d'arômes, aux pompes à air portables

Schéma de configuration:

Notes techniques:

• PWM en boucle ouverte pour le contrôle de la vitesse

• La carte de driver doit prendre en charge une entrée de 6 V–12 V avec une protection de démarrage progressif

• Capteurs Hall en option pour une plus grande précision

Solution 2: Moteur sans balais 370 + Contrôle FOC (en boucle fermée)

Fonctionnalités:

• Excellente réduction du bruit (contrôle vectoriel FOC)

• Prend en charge le contrôle en boucle fermée à vitesse constante/courant constant

• Idéal pour les applications médicales et de beauté haut de gamme

Schéma de configuration:

Notes techniques:

• Permet le contrôle en boucle fermée du débit/de la pression

• Comprend une protection contre les surintensités, le calage et les sous-tensions

• L'algorithme FOC peut être implémenté à l'aide des plateformes ST/ESP32

 Solution 3: Ensemble pompe BLDC 370 intégré

Fonctionnalités:

• Haute intégration et fiabilité

• Plug-and-play, idéal pour les OEM

• Courant dans les appareils de pulvérisation, les tire-lait électriques, etc.

Schéma de configuration:

Notes techniques:

• Driver intégré pour un déploiement rapide

• Interface de contrôle simple (alimentation ou PWM)

• Coût plus élevé mais délai de commercialisation plus rapide

4. Stratégies clés de résolution de problèmes

5. Produits recommandés (Modèles d'exemple)
