RK-2238 22 mm moteur à courant continu à grande vitesse à couple élevé moteur électrique à courant continu pour ouvre-boîtes de rideau

RK-2238 Mini moteur de 22 mm moteur électrique à courant continu à couple élevé pour ouvre-boîtes de rideau

2238 Paramètres techniques de la brosse à charbon à moteur à courant continu

• Nom/type du moteur:RK-2238-2590 Mini moteur
• Le débit d'électricité doit être supérieur ou égal à:
• Courant à vide: 0,11A max.
• Vitesse à vide: 7171 ± 230 tr/min
• À vitesse de rendement maximale: 6217 r/min.
• Au courant maximal: 0,717A maximum
• À couple maximal: 6,26 mN.m.
• À la sortie maximale: 4.11
• À l'efficacité maximale:710,7%
• Courant d'arrêt: 4,67A
• Le couple d'arrêt: 480 g.cm.
• Taille du corps: 38,3 mm x 22 mm (L*D)
• Taille de l'arbre: 2 mm de diamètre
• Poids: 55 grammes
• Température de fonctionnement: -10°C ~ +60°C
• Direction de rotation: CCW

RK-2238 Moteur électrique à grande vitesse à couple élevé

RK-2238 Informations sur les dimensions du micro moteur
1.Taille de l'enveloppe du moteur:22 mm de diamètre*38,3 longueur (longueur sans longueur de l'arbre de sortie)
2.Diamètre de l'étape avant:6 mm
3. Hauteur de l'étape avant:1.5 mm
4Longueur de l'arbre de sortie: 20 mm/6 mm/9 mm/10 mm ou personnalisé
5- Distance à la borne:15.2 mm
6Distance entre les trous de vis de montage: 14 mm
7.Gropes de vis Taille: 2*0,4 mm
RK-2238 22 mm Mini moteur TN courbe

Explanation du tableau des paramètres du moteur

N:vitesse
Il indique le nombre de tours par minute (rpm) du rotor, dont la vitesse varie en fonction de la tension (V) et du point de charge.
I: courant
Il indiquait la quantité d'électrons (courant) déchargés lorsque la tension est appliquée. La charge appliquée au moteur est directement proportionnelle au courant tiré par le moteur.
T: couple
La force de torsion provoquée par la rotation du rotor. La valeur du couple dépend de la charge et du courant tiré par le moteur.
P:puissance de sortie
La puissance de sortie est le produit de N et T. La puissance maximale (p max) serait au point Ts/2 sur la courbe P.
E:efficacité
Le pourcentage de la puissance mécanique produite par l'entrée électrique (E=P/VI*100%).L'efficacité maximale (E Max) se trouverait à un point de la plage de couple inférieur à TS/2.

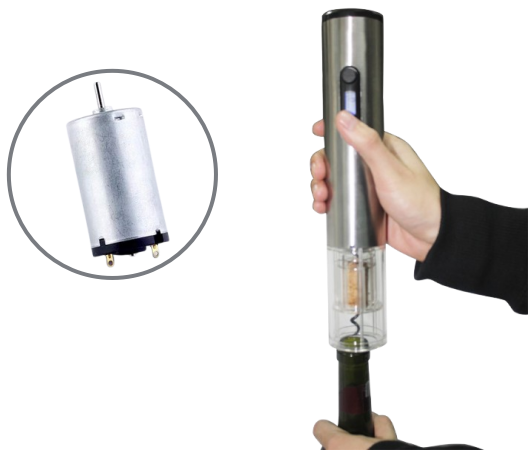

Pourquoi choisir le micro moteur 2238 comme moteur d'ouverture de bouteille?

Le micro moteur 2238 est un moteur idéal pour les ouvre-bouteilles électriques en raison de sa taille compacte, de son couple élevé et de ses performances stables.

1. Taille compacte, économie de place

• Diamètre: seulement 22 mm, longueur: 38 mm, parfaitement adapté à la structure interne compacte des ouvre-bouteilles.

• La conception légère (~ 30 ‰ 50 g) améliore le confort de la poignée.

2. couple élevé pour le retrait du bouchon sans effort

• Le couple d'arrêt est de 300 à 500 g/cm, il est facile de manipuler des capuchons de différents matériaux (métal/plastique).

• Lorsqu'il est associé à une boîte de vitesses planétaire, le couple de sortie augmente de 5 à 10 fois, assurant une rotation en douceur sans encombrement.

3Faible consommation d'énergie, longue durée de vie de la batterie

• Large plage de tension de fonctionnement (3V12V), compatible avec les batteries alcalines ou au lithium.

• Le courant à vide ≤ 100 mA, le courant à charge ≤ 300 mA, assurant l'efficacité énergétique.

4. Silencieux et durable pour une meilleure expérience utilisateur

• Niveau sonore ≤ 45 dB (à 10 cm de distance), évitant le bruit de fonctionnement.

• Durée de vie du pinceau ≥ 200 heures (avec 5 utilisations par jour, plus de 5 ans).

5- Début/arrêt instantané, contrôle réactif

• La tension de démarrage ≤ 1,5 V, le temps de réponse < 0,1 s, déclenchant la rotation instantanément à la pression du bouton.

• Prend en charge la rotation vers l'avant/vers l'arrière, compatible avec les bouchons à fils gauche/droite.

Une expertise en fabrication - Lihua Motor

Avec plus de 20 ans d'expérience dans la fabrication de moteurs à courant continu, Lihua Motor a servi avec succès plus de 1 000 clients mondiaux dans tous les secteurs.Notre taux de livraison ponctuelle de 99% et notre production certifiée ISO 9001 assurent un contrôle de qualité fiableNous sommes spécialisés dans:
✔ Des solutions de moteur sur mesure (tension, couple, réglages de taille)
✔ Appui à la production de prototypes en série
✔ Des tests de qualité stricts (vie, bruit, validation du couple)

Comparaison avec d'autres solutions moteurs

Applications typiques

• Appareils d'ouverture électrique pour le ménage: rentables pour une utilisation quotidienne.

• Ouvreurs d'hôtel/restaurant: puits en acier inoxydable personnalisé pour une utilisation lourde.

• Outils de cuisine multifonctionnels: intègre l'enlèvement du bouchon, le pellage, etc.

Conseils de sélection: Pour une efficacité de coût, une stabilité et une utilisation plug-and-play, le micro moteur 2238 est le meilleur choix.

Remarque: la sélection réelle doit correspondre au rapport de vitesse (20:1 à 50:1 recommandé) afin d'optimiser l'équilibre couple/vitesse.
