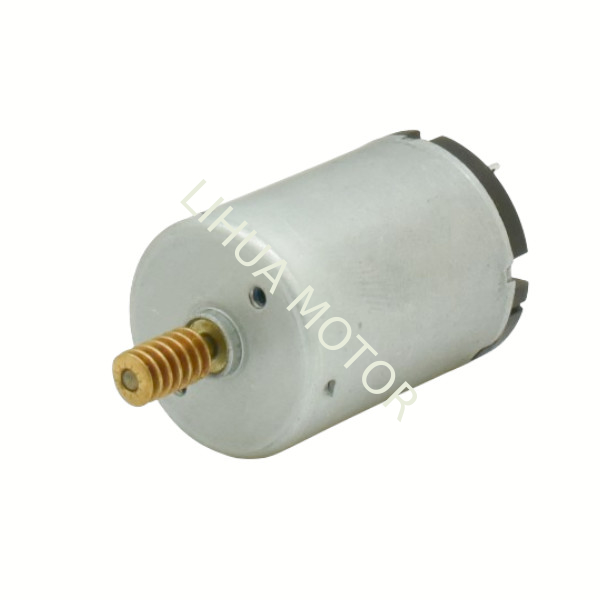

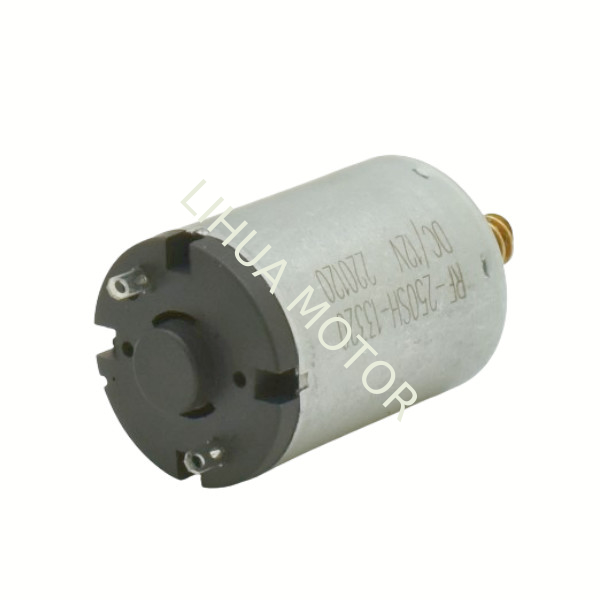

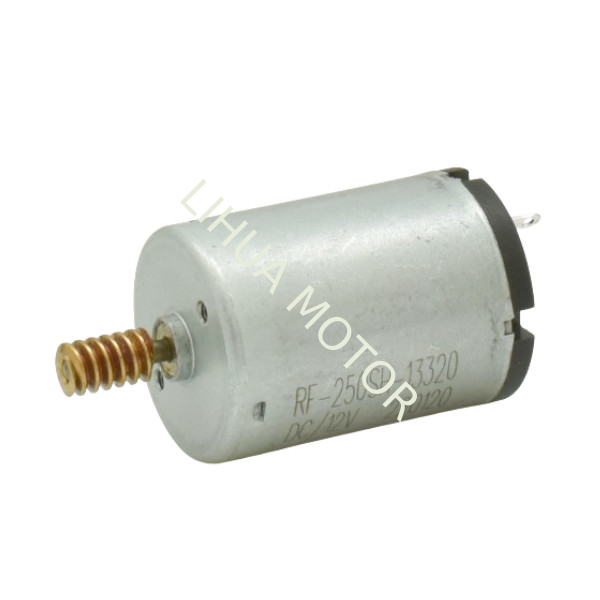

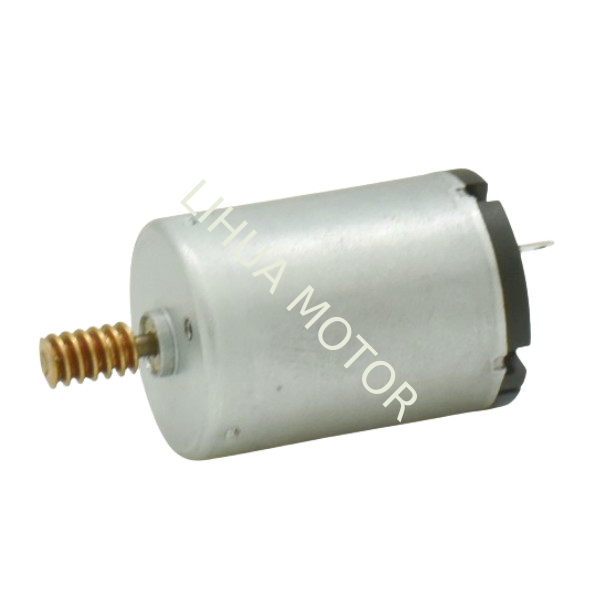

RF-250 moteur au carbone à brosses de 22 mm à 1500 tours par minute à 13000 tours par minute moteur silencieux à grande vitesse pour les conduits d'évacuation des fumées

RF-250 moteur au carbone à brosses de 22 mm à 1500 tours par minute à 13000 tours par minute moteur silencieux à grande vitesse pour les conduits d'évacuation des fumées

Paramètres techniques du moteur de brosse RF-250 à courant continu

• Nom/type du moteur:RF-250SH-13320 Mini moteur
• Le réglage de la tension est effectué à l'aide d'un régulateur de tension.
• Voltage d'observation:1.5V
• Voltage de fonctionnement:11v-13V
• Le couple de charge nominale: 60 g.cm.
• Courant à vide: 55 mA maximum
• Velocité à vide: 5400 ± 540 r/min
• Vitesse de charge nominale:3500 ± 350 r/min
• Courant de charge nominale:420 mA
• À vitesse de rendement maximale: 4548 r/min.
• Au courant maximal:0.152A au maximum
• À couple maximal:20,688 mN.m.
• À sortie maximale: 1,19 w
• À l'efficacité maximale:650,5%
• Courant de stationnement: 0,796A
• Le couple de marche:160,77 mNm
• À puissance maximale
  • Résultats:2.218w
  • Le couple:8.385 mN.m.
  • Vitesse: 2913 tours par minute
  • Le courant:0.38A
• Taille du corps: 30,5 mm x 22 mm (L*D)
• Taille de l'arbre: 2 mm de diamètre
• Poids: 38 grammes
• Température de fonctionnement: -20°C ~ +70°C
• Plage de température de stockage: -30 °C à +80 °C
• Direction de rotation: CCW

RK-250 Dimension du moteur à brosses à grande vitesse

RK-250 Informations sur les dimensions du micro moteur
1.Taille de l'enveloppe du moteur: 22 mm de diamètre* 30,5 longueur (longueur sans longueur de l'arbre de sortie)
2.Diamètre de l'étape avant:6 mm
3. Hauteur de l'étape avant:1.5 mm
4Longueur de l'arbre de sortie: 20 mm/6 mm/9 mm/10 mm ou personnalisé
5- Distance à la borne:15.2 mm
6Distance entre les trous de vis de montage: 14 mm
7.Gropes de vis Taille: 2*0,4 mm

8- Hauteur du terminal:2.5 mm

9.Notes
1Une vis de machine utilisable à une longueur maximale de 1,0 à partir de la surface de montage du moteur.
2. couple autorisé pour le vissage du trou de serrage:2. 5kgf-cm au plus.
3Aucune égratignure sur la surface.
4Tolérances non spécifiées autrement en décimales:



RK-250 moteur CC 22 mm moteur mini TN courbe

Moteur RF-250 CC: la solution d'entraînement optimale pour les systèmes de ventilation de fumée d'urgence

Principales spécifications techniques

• Marque: HCS Motor/Lihua Motors

• Type: moteur à courant continu brossé

• Certification suivante: ISO9001/CE/Rohs/Reach

• Personnalisation: disponible

• Puissance nominale: 5 W

• Plage de tension: 6,0 V à 28,0 V (12 V de tension constante recommandée)

• Pour les véhicules à moteur à commande autonome, la fréquence de commande doit être supérieure ou égale à:

• Le couple: 0,006 Nm (nominale), 306 g-cm (arrêt)

• Efficacité: 80% (efficacité maximale à 7321 tr/min, 0,47 A, 4,83 g-cm)

• Temps de réponse: ≤ 2 s de freinage

• Les dimensions: Ø22 mm × 30,5 mm

• Poids: 60 g

• Classe d'isolation: F

Pourquoi RF-250 excelle- t- il dans la ventilation de la fumée?

1. Activation d'urgence instantanée

   • Il atteint sa pleine vitesse en quelques secondes, ce qui assure une ouverture rapide des fenêtres pour l'extraction de fumée.

   • Un couple de stationnement élevé (306 g-cm) permet de surmonter la résistance initiale des mécanismes de fenêtre.

2. Une conception robuste pour les environnements critiques

   • La tolérance à la tension élevée (6V/28V) garantit le fonctionnement lors de fluctuations de tension.

   • L'isolation de classe F résiste à des températures élevées en cas de feu.

3. Intégration de systèmes intelligents

   • Compatible avec les interfaces d'alarme incendie pour déclenchement automatique.

   • Un faible courant de veille (0,47A au pic d'efficacité) réduit le gaspillage d'énergie.

4. Compact et léger

   • Exigences minimales d'espace (22 mm de diamètre) pour les installations de réaménagement.

   • Le boîtier en aluminium améliore la dissipation de chaleur dans les cycles de travail continus.

Applications typiques

• Industrie: puits de fenêtres d'usine, ouvertures d'aération d'entrepôt

• Commerciaux: Ateliers de centres commerciaux, puits de fumée de bureaux

• Les espaces publics: hôpitaux, stades, stations de métro

• Bâtiments de grande hauteur: Conforme aux normes internationales de lutte contre la fumée

Comparaison des performances

Remarque: des options d'enroulement personnalisées sont disponibles pour les exigences spécifiques en matière de tension/vitesse.

Pour les applications critiques de sécurité de la vie, le mélange de réponse rapide, de taille compacte et de conception tolérante aux défauts du RF-250 en fait le choix préféré pour les systèmes de ventilation de fumée modernes.
