13 mm 6V 100RPM Moteur miniature de transmission à couple élevé Boîte de vitesses pour verrouillage de cabinet express

13 mm 6V 100RPM moteur miniature de transmission à couple élevé boîte de vitesses pour verrouillage de cabinet express

Notre série GA13Y030/GM13-030 représente un moteur à entraînement à courant continu de 13 mm haut de gamme avec boîte de vitesses entièrement en métal, délivrant 100 tours par minute @ 6 V avec une densité de couple exceptionnelle.Conçus pour le contrôle de mouvement de précision dans des applications à espace restreint.

Principales spécifications:
✔ Voltage: 6V CC (plage de fonctionnement de 3 à 9V)
✔ Vitesse: 100 ± 10% RPM (après la boîte de vitesses)
✔ Type d'engrenage: engrenages métalliques de précision pour un fonctionnement fluide
✔ Options d'arbre: coupé en D ou rond (personnalisable)
✔ Courant d'extraction: ≤ 20 mA (sans charge), ≤ 85 mA (arrêt)

Spécifications du moteur à engrenages de 13 mm

Modèle: GA13-030 moteur d'engrenage à micro-métal

Boîte de vitesses: réducteur d'engrenage à dérive en métal de 13 mm

030 Taille du moteur12 mm*15 mm*18.6 (H*D*L)

L'axe: Φ3 mm découpé en D 0,5 mm, sur mesure

Taille de la boîte à engrenages13 mm*L mm (La longueur peut être personnalisée)
Taille de l' arbre:Approximativement 4 x L mm (dia*L)
Voltage nominal: DC 3V et 6V

Voltage de fonctionnement3V à 9V
Vitesse de rotation personnalisée:
15 tours par minute / 18 tours par minute / 25 tours par minute / 35 tours par minute / 59 tours par minute / 70 tours par minute / 100 tours par minute / 120 tours par minute / 140 tours par minute / 250 tours par minute / 500 tours par minute

Commutation: brosse au carbone/ brosse au graphite/ brosse au métal;
Construction: moteur électrique à courant continu à noyau en fer à micro aimant permanent;

Les avantages techniques

• Boîte de vitesses métallique de 13 mm: engrenages en acier trempé pour plus de 50 000 cycles

• Corne de moteur de l'engrenage-030: brosses au carbone pour plus de 300 heures

• Personnalisable:

  • Options d'encodage (résolution de 12 bits)

  • Longueur d'arbre étendue

  • 20Les rapports de vitesse de 1:1 à 360:1

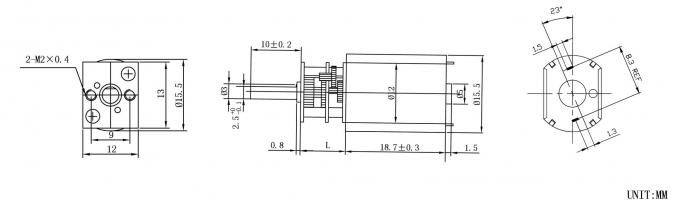

13 mm 6V 100RPM moteur miniature de transmission à couple élevé boîte de vitesses pour verrouillage de cabinet expressLes dimensions

Les caractéristiques du moteur de réduction des engrenages de 13 mm:

• Le moteur unique 030 Taille:12mm*15.5mm*18.7 ((H*Dia*L)
• Type de moteur unique 030:RF-030/RK-030
• Diamètre de la boîte de vitesses: 13 ± 0,2 mm
• Diamètre de l'arbre de la boîte de vitesses: arbre D de 3 mm ou 2,5 mm (l'arbre de sortie en forme de D est traité et fraisé pour augmenter la force et le frottement, ce qui rend la transmission plus stable et pratique à connecter et à fixer)
• Les trous de vis de montage Taille:2*0,4 mm
• Distance entre les trous de vis de montage:9 mm
• Boîte de vitesses en extérieur Forme/Longueur peut être personnalisée

Rapport des engrenages et longueur de la boîte de vitesses

13 mm 6V 100RPM Moteur miniature à engrenages et boîte de vitesses à couple élevéListe des paramètres

La liste des paramètres ci-dessus est un paramètre général, si des besoins différents peuvent être traités en fonction des exigences.

La tension, le couple, la vitesse, le courant, la puissance et la taille de l'arbre peuvent être personnalisés selon les besoins.

Conçu pour les systèmes de verrouillage intelligents

Idéal pour:

• Fermeture rapide de l'armoire (couple élevé pour l'actionnement du boulon)

• Fermetures de porte à empreinte digitale (silencieuses et fiables)

• Mecanismes de vélo/verrouillage en U (opération résistante aux intempéries)

Pourquoi les ingénieurs choisissent- ils ce moteur?
→ couple instantané: couple d'arrêt de 2,5 kg.cm pour une libération rapide du verrou
→ Protection IP42: résistant à la poussière/humidité dans les installations extérieures
→ Mode basse consommation: ≤ 0,5 W de consommation pour l'efficacité de la batterie

Applications dans plusieurs secteurs

1. Automatisation à domicile

• Les conducteurs de rideaux intelligents

• Fermetures de couvercle des appareils

2. La robotique

• Ajustements de cardan des drones

• Joints de bras robotisés

3- Médical et financier

• Mécanismes de mise au point du projecteur

• Lecteurs de cartes ATM

4. industriel

• Appareils d'actionnement à commutateur d'air

• Systèmes de positionnement des capteurs
