RK-323 24 mm 6800 tours par minute Moteur à grande vitesse Mini DC, Moteur sans pinceau magnétique

RK-323 24 mm 6800 tours par minute Moteur mini à courant continu à grande vitesse Moteur électrique à courant continu brossé

Paramètres techniques du moteur à brosse à carbone RK-323

• Nom/type du moteur:RK-323 Mini-moteur
• Voltage nominal: 9,0 VDC
• Courant à vide: 60 mA maximum
• Vitesse à vide: 6800 ± 340 tr/min
• À vitesse de rendement maximale: 5900 r/min.
• Au courant maximal: 0,3 max
• À couple maximal: 30 g.cm.
• À sortie maximale: 1,83 w
• À l'efficacité maximale:640,2%
• Courant de résistance: 1,75A
• Le couple de marche est de 211 g.cm.
• Taille du corps: 30,5 mm x 22 mm (L*D)
• Taille de l'arbre: 2 mm de diamètre
• Poids: 38 grammes
• Température de fonctionnement: -20°C ~ +70°C
• Direction de rotation: CCW/CW
• Niveau sonore: ≤ 45 dB

NOTE: Les paramètres ci-dessus peuvent être personnalisés selon vos besoins. Si vous souhaitez personnaliser votre propre moteur mini CC, veuillez nous contacter.

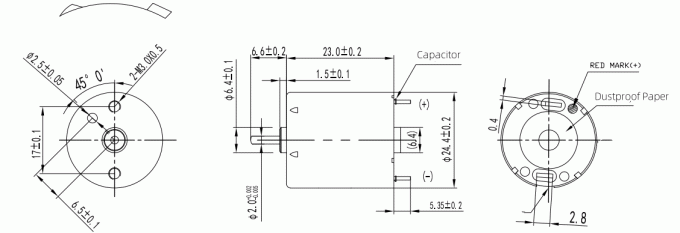

RK-323 24 mmDimension du moteur à haute vitesse à la brosse au carbone

RK-323 Informations sur les dimensions du micro moteur
1.Diamètre de la coque du moteur Taille:24 ± 0,2 mm Longueur:23.0 ± 0,2 mm (longueur sans longueur de l'arbre de sortie)
2.Diamètre de l'étape avant:6.4 ± 0,1 mm
3. Hauteur de l'étape avant:1.5 ± 0,1 mm
4.Longueur de l'arbre de sortie:6 mm/5 mm/ou personnalisé
5.Axe du moteur Diamètre: 2 mm ± 0,002 mm
6.Porte à vis de montage Distance: 17 mm ± 0,1 mm
7.Gropes de vis Taille: 3*0,5 mm

8- Hauteur du terminal:5.35 mm ± 0,2 mm

Lihua Motor - Votre partenaire professionnel de personnalisation de moteurs à courant continu

Avec plus de 20 ans d'expérience dans la R & D et la fabrication de moteurs à courant continu micro, Lihua Motor fournit des services de personnalisation complets pour répondre à diverses exigences de précision.

Informations clés requises pour la personnalisation

1Paramètres électriques

• Plage de tension: par exemple, DC 3V-24V (spécifier la valeur nominale et la tolérance)

• Exigences de courant: limites de courant sans charge/charge (par exemple ≤ 500 mA)

• Exigences en matière de vitesse: RPM cible et tolérance (par exemple, 1000±50 RPM)

• Besoins particuliers: régulation de la vitesse par PWM, protection contre les étalons, etc.

2Paramètres mécaniques

• Restrictions de taille: diamètre extérieur, longueur, dimensions de l'arbre (p. ex. Φ20 mm × 30 mm, arbre en D de 2 mm)

• Méthode de montage: bride, trous de vis, profondeur d'intégration, etc.

• Rating de protection: par exemple, IP54 (à l'épreuve de la poussière/à l'épreuve de l'eau)

3. Exigences de performance

• La courbe du couple: couple de démarrage/nominale/de stationnement (par exemple, 0,1 Nm@12 V)

• Norme de bruit: par exemple, ≤ 40 dB (mesurée à 10 cm)

• Durée de vie: par exemple, ≥ 10 000 heures (opération continue)

• Adaptabilité à l'environnement: température de fonctionnement (-20°C à +80°C), résistance à la corrosion

4Détails de la demande

• Type d'équipement: appareils médicaux, robots industriels, systèmes de maison intelligente

• Caractéristiques de charge: charge inertielle, chocs périodiques, etc.

• Mode mouvement: fonctionnement continu, démarrage et arrêt fréquents, rotation avant/arrière

5. Certifications et conformité

• Certifications du secteur: CE, RoHS, REACH

• Normes spéciales: par exemple, IATF 16949,ISO9001 pour le secteur automobile

Les capacités et avantages de personnalisation de Lihua Motor

1. Expertise technique

• Plus de 20 ans d'expérience: plus de 2 000 conceptions de micro moteurs personnalisées pour des clients mondiaux

• Conception de simulation: ANSYS Maxwell pour l'optimisation électromagnétique

• Modélisation 3D: conception structurelle de précision avec SolidWorks

2Capacités de production et d'essai

• Machinerie de précision:

  • Précision de l'engrenage ≤ grade DIN6 (équipement de fabrication suisse)

  • Débit radial de l'arbre ≤ 0,01 mm

• Automatisation complète: tolérance de remontage ±0,02 mm, taux de rendement ≥99,5%

• Des tests rigoureux:

  • Tests de vieillissement de 72 heures

  • Analyse du spectre (bruit ≤ 25 dB réalisable)

3. Certifications et conformité

• Systèmes de qualité certifiés ISO 9001 et IATF 16949

• Conformité environnementale: conforme à la directive RoHS/REACH

• Technologie brevetée: par exemple, conception d'équipement de ver à faible bruit (brevet no ZL2023XXXXXX)

4- Service de réponse rapide.

• Livraison de prototypes en 7 jours: les modèles 3D (formats STEP/IGES) sont disponibles

• Production flexible: de petits lots (100 unités) à la production en série (500 000 unités/mois)

• Support mondial: entrepôts en Amérique du Nord/Europe/Asie, service technique local

Études de cas de personnalisation

• Domaine médical: moteur ultra silencieux pour ventilateurs (< 30 dB de bruit)

• Électronique automobile: moteur régulateur de fenêtre à haute température de 125 °C

• Maison intelligente: moteur de verrouillage intelligent optimisé pour 500K cycles de démarrage et d'arrêt
