RF-500TB 6V 12V Moteur CC à couple élevé à brossage 2200RPM 3600RPM pour lampe d'avertissement tournante

Moteur CC RF-500TB 6V 12V couple élevé 2200 tr/min 3600 tr/min pour lampe d'avertissement rotative

Le micromoteur RF-500TB est principalement utilisé dans les feux d'avertissement rotatifs pour entraîner la rotation du capot de la lampe, utilisant un éclairage interne pour créer un effet d'avertissement. Le micromoteur RF-500TB est un moteur CC à balais portant le numéro de modèle RF-500TB. Il a une plage de puissance nominale de0,03 W à 1,5 W, une plage de tension nominale de3 V à 24 V, et une plage de vitesse nominale de 1200 à 9800 tours par minute (tr/min).

Spécifications techniques

• Type de moteur : RF-500TB
• Tension de fonctionnement : 6 V–24 V CC
• Tension nominale : 6 V 12 V 24 V
• Vitesse : 2200 tr/min (6 V) 2600 tr/min (12 V) 3600 tr/min (à 24 V) Diamètre du moteur : 32 mm
• Diamètre de l'arbre : 2 mm
• Longueur de l'arbre : 8 mm 10 mm 20 mm (personnalisable)
• Courant (à vide) : 12 mA à 6 V, 10 mA à 12 V 5 mA à 24 V
• Couple : 50 mN·m (réglable jusqu'à 120 g·cm)
• Poids : 50 g
• Modèle de moteur typique :
    RF-500TB-09700 : 6 V CC Vitesse à vide : 2200 tr/min Courant à vide ≤ 12 mA
  RF-500TB-071250: 12 V CC Vitesse à vide : 2200 tr/min Courant à vide ≤ 8 mA
    RF-500TB-052600: 24 V CC Vitesse à vide : 2200 tr/min Courant à vide ≤ 5 mA
    RF-500TB-081200 : 12 V CC Vitesse à vide : 2600 tr/min Courant à vide ≤ 10 mA
    RF-500TB-062200 : 24 V CC Vitesse à vide : 2600 tr/min Courant à vide ≤ 5 mA
    RF-500TB-062200 : 24 V CC Vitesse à vide : 3600 tr/min Courant à vide ≤ 7 mA
    RF-500TB-071750A : 24 V CC Vitesse à vide : 3600 ± 5 % tr/min Courant à vide ≤ 10 mA

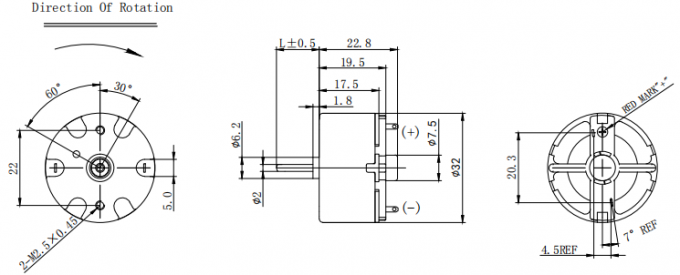

Moteur CC RF-500TB 6V 12V Couple élevé Dimensions du moteur

Remarques :
1. Longueur du corps du moteur : 17,5 mm (sans longueur de l'arbre, longueur des bornes)
2. Longueur de l'arbre de sortie du moteur : L ± 0,5 mm (personnalisable)
3. Diamètre de l'arbre de sortie du moteur : 2 mm
4. Diamètre du moteur : 32 mm
5. Ouverture fixe : M2,5*0,45 mm
6. Hauteur du gradin : environ 1,8 mm
7. Diamètre du gradin : environ 6,2 mm
8. Distance entre deux ouvertures fixes : 22 ± 0,1 mm

9. Longueur maximale de la vis utilisable : 1,0 mm depuis la surface de montage du moteur.
Couple admissible pour le vissage du trou taraudé : 2,5 kgf-cm max.
Aucune rayure ou bosse remarquable sur la surface.
Tolérances non spécifiées autrement décimales : ±0,3 mm.


Pourquoi choisir le moteur RF-500 de Lihua Motor ?

✅ Assurance qualité premium
Construit avec des composants conçus avec précision et certifié selon les normes ISO9001, REACH, SGS et RoHS.
Atteignant un taux de réussite de qualité de 99,9 % — garantissant des performances constantes et fiables pour vos produits finis.

✅ Solutions de personnalisation flexibles
Adaptez les spécifications du moteur aux besoins de votre application — longueurs d'arbre (5 mm–20 mm), rapports de démultiplication, et plus encore.
Support OEM/ODM pour les solutions de moteurs RF-500 conçues pour répondre à vos exigences techniques et opérationnelles exactes.

✅ Production évolutive avec des délais rapides
Capacité de production efficace avec plus de 15 000 unités par jour.
Délai de 30 à 40 jours pour les commandes en gros et un taux de livraison à temps de 99 % — vous aidant à respecter des calendriers de projet serrés.

✅ Pratiques de fabrication durables
Production respectueuse de l'environnement utilisant des processus économes en énergie et des matériaux recyclables.
Entièrement aligné sur les normes mondiales de durabilité — soutenant vos engagements ESG.

Description et processus interne d'usine pour la personnalisation des moteurs RF-500TB

Confirmation des exigences

Les clients fournissent des exigences de personnalisation détaillées, y compris les paramètres électriques, les paramètres mécaniques, les exigences de performance et l'adaptabilité environnementale.

Les équipes commerciales et techniques communiquent avec le client pour confirmer les détails et fournir une solution préliminaire.

Conception et développement

Les ingénieurs conçoivent le moteur en fonction des exigences du client, y compris la conception structurelle, la sélection des matériaux et la simulation de performance.

Générer des dessins d'ingénierie 2D et des modèles 3D pour confirmation par le client.

Production et test d'échantillons

L'usine produit des échantillons et effectue des tests rigoureux, y compris des tests de performance, des tests de durabilité et des tests d'adaptabilité environnementale.

Fournir les résultats des tests au client pour confirmer si les échantillons répondent aux exigences.

Production de masse

Après confirmation de l'échantillon, l'usine lance la production de masse, garantissant que chaque moteur répond aux exigences du client et aux normes de qualité.

Effectuer plusieurs inspections de qualité pendant la production pour assurer la cohérence du produit.

Emballage et livraison

Emballer les produits selon les exigences du client (par exemple, antichoc, anti-humidité, étiquetage personnalisé).

Organiser la logistique pour assurer une livraison rapide.

Service après-vente

Fournir un support technique et un service après-vente pour résoudre tout problème que les clients pourraient rencontrer lors de l'utilisation.

Suivre régulièrement les commentaires des clients pour améliorer continuellement les produits et services.
